Grupuri de circulatie duble cu distributior incorporat ESBE seriile DDA si DAA
Grupuri de circulație ESBE duble cu distribuitor încorporat, cu unul sau două circuite de amestec.

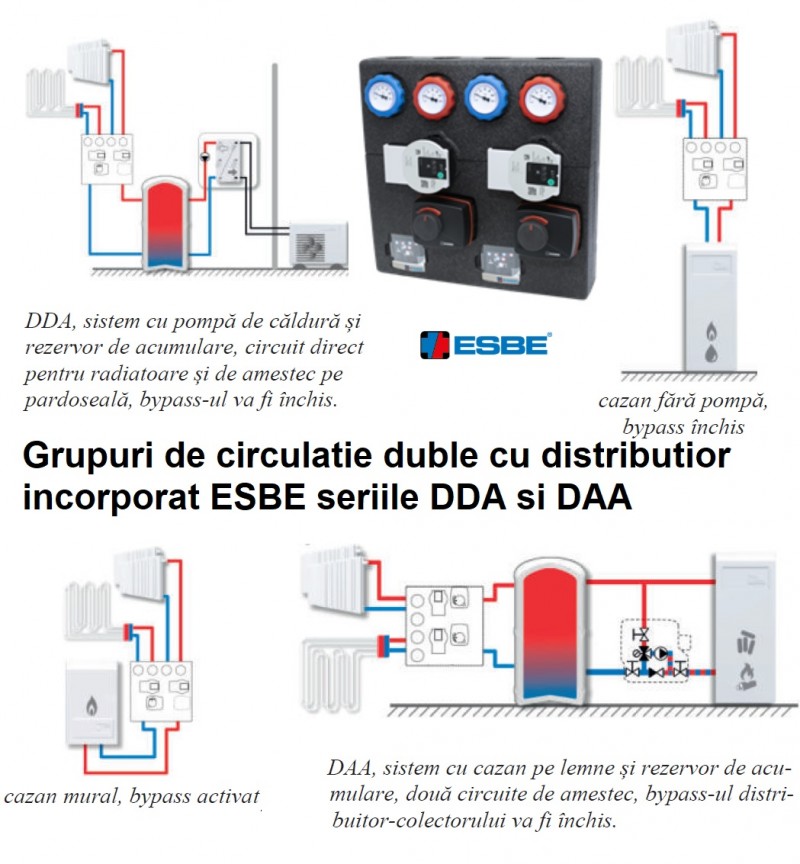

Distribuitorul încorporat un bypass cu reglaj manual ce poate fi dezactivat, aceasta permite folosirea grupului atât la surse de energie cu pompă (bypass activat) cât și fără pompă (bypass dezactivat).
Grupurile au integrate două pompe de înaltă eficiență energetică și o termoizolație croită special pentru a minimiza pierderile de energie. Amestecul agentului pe circuitul tur este realizat de prin intermediul unui ventil de amestec acţionat de un servomotor ARA661 cu semnal control flotant (3 puncte), ce este gata să primească semnalul de la un regulator electronic extern. Servomotorul are un unghi de lucru de 90° şi poate fi acţionat manual de la rozeta antiderapantă accesibilă frontal. Toate componentele necesare sunt incluse, grupurile au fost create să asigure o instalare foarte simplă și o precizie de reglare foarte bună.
Grupuri de circulatie duble cu distributior incorporat ESBE seriile DDA si DAA

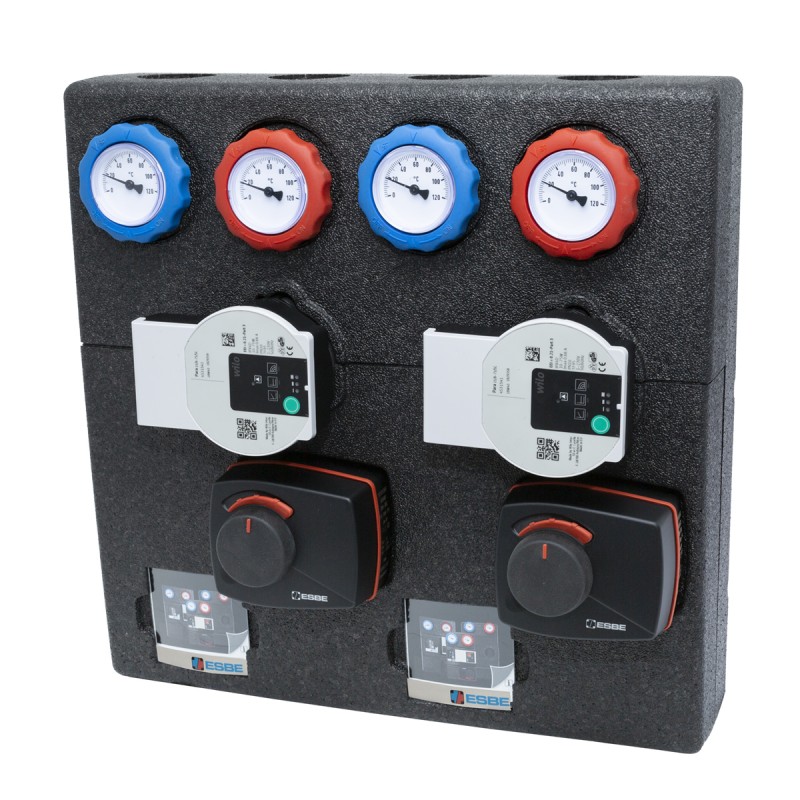

Componente: carcasă izolantă din polistiren, 4 robineţi de închidere cu termometre integrate, un ventil rotativ de amestec VRG437 cu servomotor ARA661 (la modelul DDA) sau două (la modelul DAA), 2 pompe cu turație variabilă, aerisitor, suport de montaj pe perete, distribuitor-colector încorporat cu funcție de bypass reglabil manual și şablon de montaj.
Date tehnice Grupuri de circulatie duble cu distributior incorporat ESBE seriile DDA si DAA
Presiune statică maximă: 6 bar (600kPa)
Mediu de lucru: apă, apă cu glicol 50% conform VDI2035
Temperaturi: mediu de lucru 0… +110°C; mediu ambiant 0…+50°C
Conexiuni: spre circuite G1” filet interior, spre cazan G1” filet exterior
Distanța între axe: 90mm
Materiale constructive: alamă și oțel, etanșeizări din PTFE, EPDM și fibre Aramidice
Izolație: polistiren EPP λ 0,036 W/mK
Dimensiuni: 400 x 404 x 159 mm
Pompă cu turație variabilă: 230V, IPX4D, Wilo Para 15-130/8-75/SC (8mCA, 10…75W)
Capacitate sistem:
– 25kW la ΔT = 15°C cu o înălțime de pompare de 4mCA
– 10kW la ΔT = 5°C cu o înălțime de pompare de 4mCA
Ventil rotativ amestec: VRG437, DN25, kvs8, autoadaptiv, cu caracteristică progresivă
– presiune diferenţială max 100kPa, presiune închidere max200kPa
– autoritate reglare >100 (porturile A-AB), scurgeri ≤0,05%
– material constructiv alamă DZR
Servomotor: tensiune alimentare 230Vca / 5VA; protecţie tip IP41, clasa II
– semnal control flotant (3 puncte)
– timp realizare cursă 120 secunde, cuplu 6Nm
– rozetă antiderapantă pentru supracomandă manuală
Distribuitor/colector:integrat, cu funcție de bypass cu reglaj manual
Norme de fabricaţie: PED 97/23/EC, art 3.3, clasa de eficiență energetică A
Producător: ESBE, fabricat în Suedia
