Tablou de comandă pentru cazane pe lemn SONTEC PC1

Tablou de comandă pentru cazane pe lemn SONTEC PC1

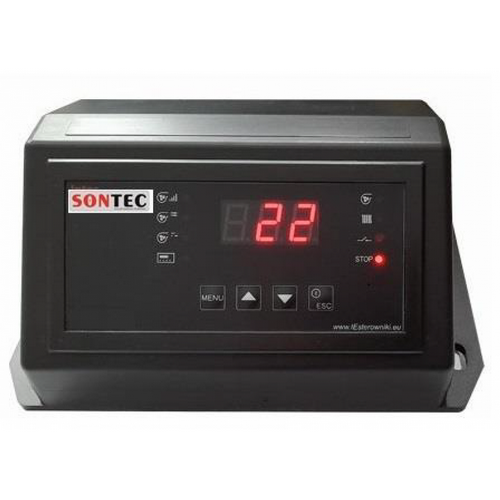

Tabloul SONTEC PC1 este un tablou de comanda electronic pentru cazane pe combustibil solid cu ardere clasica echipate cu ventilator. de pana la 93 kW

Este prevazut cu:

- Cablu de alimentare ventilator cu mufa tip IBM;

- Cablu de alimentare pompa de circulatie sistem de incalzire;

- Cablu de alimentare a tabloului de comanda;

CARACTERISTICI CONSTRUCTIVE:

- Controleaza functionarea pompei de circulatie a sistemului de incalzire;

- Controleaza functionarea ventilatorului cu modulare continua a turatiei;

- Control supraincalzire cazan;

- Poate fi conectat la un termostat de camera;

- Afisaj LED;

- Senzor de temperatura cazan – se monteaza in teaca cazanului, pe tur agent termic cat mai aproape de iesirea din cazan sau pe cazan sub izolatia acestuia in contact cu corpul cazanului;

- Putere iesire pompa/ventilator: 100 W, si 100 W pentru pompa de circulatie;

- Functie anti-inghet: porneste pompa de circulatie daca apa din cazan atinge 5°C;

- Functie anti-blocaj pompa: porneste pompa de circulatie timp de 1 minut la fiecare 7 zile pentru a se evita blocarea pompei in perioada in care nu se foloseste cazanul;

 -Functie mentinere jar – insuflare periodica de aer conform setarilor utilizatorului;

SETARI DISPONIBILE:

- HISTEREZIS CAZAN – diferenta dintre temperatura setata de functionare si la care se opreste ventilatorul si temperatura la care reporneste acesta;

- Intervalul de modulare a turatiei ventilatorului  – diferenta dintre temperatura setata de functionare si temperatura la care incepe modularea turatiei ventilatorului;

- Timpul de oprire a ventilatorului – este perioada de timp in care daca nu se atinge temperatura setata de functionare a cazanului ventilatorul se opreste (oprire functionare cazan);

- Temperatura de alarma – temperatura la care este oprit ventilatorul, porneste pompa de circulatie si se emite avertizare sonora;

- Temperatura de pornire pompa – este temperatura la care este pornita pompa de circulatie; la 3°C sub aceasta temperatura pompa de circulatie este oprita;

- Perioada de timp functionare pompa – in cazul in care se foloseste termostat de camera, daca este atinsa temperatura setata, pompa de circulatie este pornita periodic aceasta perioada de timp pentru a se mentine calda apa din circuitul de incalzire;

- Intervalul de timp functionare pompa – este intervalul timpul dintre ciclurile de functionare a pompei de circulatie pentru a se mentine calda apa din circuitul de incalzire.
