Cazan de abur de joasa presiune IVAR Industry BLP 2500 - 2500 kg/h

Cazan de abur de joasa presiune IVAR Industry BLP 2500 - 2500 kg/h

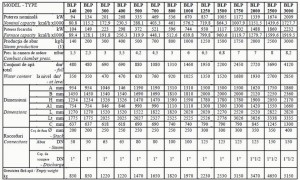

Putere termica utila: 1674 kW

Putere termica in focar: 1860 kW

Productie abur: 2500 Kg/ora

Presiune in camera de ardere: 8 mbar

Volum total apa: 3690 litri

Racord cos de fum: 350 mm

Greutate: 4650 Kg

Generatoarele de abur BLP au o constructie de tip monobloc cu combustie presurizata: flacara produsa de arzator se desfasoara in camera de combustie si este inchisa in partea de jos, gazele de ardere circula spre partea anterioara si prin intermediul adanciturii formate in izolamentul usii incep sa circule prin fasciculul de tevi.

Aici gazele de ardere sunt fortate de turbulatori sa urmeze un parcurs sub forma ondulata care mareste schimbul termic prin convectie.

In acest mod se obtine o absorbtie maxima a caldurii fara a provoca solicitari termice daunatoare.

Atunci cand gazele de ardere ies prin fascicolul de tevi ele sunt adunate in camera posterioara si transportate spre cosul de fum.

Pot fi instalate arzatoare care functioneaza pe orice tip de combustibil traditional lichid sau gazos.

Arzatorul este instalat pe o usa cu balamale: astfel sunt facilitate operatiunile de reglare si intretinere a generatorului de abur si a arzatorului fara ca acesta din urma sa fie demontat.

Izolarea termica a corpului generatorului de abur este obtinuta prin aplicarea vatei minerale cu o puternica capacitate de izolare termica.

Finisajul exterior este fabricat din panouri elegante din aluminiu.

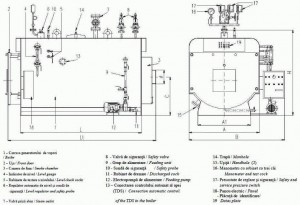

Dotarea de serie pentru reglari, control si siguranta generatorului este compusa din:

    1 manometru cu robinet de inchidere dotat cu trei iesiri

    1 presostat de reglare (n°2 la solicitare)

    1 presostat de siguranta

    1 indicator de nivel cu robinete de inchidere si de drenaj

    2 robinete cu indicator de nivel

    1 valva priza abur cu robinet de inchidere

    1 sau 2 valve de siguranta cu arc sau cu greutate si maneta

    1 electropompa de alimentare cu apa cu valve de inchidere si retinere

    1 valva de golire

    4 sonde electrice pentru siguranta si reglarea nivelului in generatorul de abur

    1 panoul electric de comanda

Principalele dispozitive de reglaj al generatorului sunt:

- regulatoarele nivelului de apa cu sonde electrice

- presostatele de reglaj si siguranta.

Pentru reglarea nivelului apei, sunt utilizati regulatorii electrici a nivelului pentru lichidele conductive: folosind conductibilitatea apei relevata de sondele cu lungime diferita cufundate in corpul generatorului, dispozitivele de reglaj comanda cu functionarea pompei de alimentare si blocarea arzatorului in cazul alarmei nivelului minim de apa.

Functionarea generatorului este complet automata: presiunea maxima a aburului este de 0,98 bari.

Generatoarele de abur BLP sunt fabricate si testate conform Directivei 97/23/CE (PED): in afara de manualul tehnic, generatorul mai are Certificatul de Conformitate precum si documentatia referitor la accesoriile instalate.

Placuta care certifica controlul tehnic al dispozitivului este amplasata in partea frontala, de sus a utilajului.

Pentru interventiile tehnice de intretinere sau schimb de piese, este indispensabila individuarea exacta a tipului de generator cu ajutorul placutei controlului tehnic.
