Grup de pompare WILO CO-2 MVI 9502/CC

Grup de pompare WILO CO-2 MVI 9502/CC

Date tehnice

    Alimentare electrica 3~230 V/400 V ± 10%, 50 Hz

    Temperatura max. a fluidului pompat 50 °C (70°C optional)

    Presiune de lucru 16 bar (25 bar optional)

    Presiune de admisie 10 bar

    Diametre nominale de racordare pe refulare R 1½ - DN 200

    Diametre nominale de racordare pe alimentare R 1½" - DN 200

    Turatie nominala 2850 rot/min

    Tip de protectie IP  54 (regulator CC)

    Siguranta pe partea retelei de alimentare, AC3 corespunzator puterii motorului si reglementarilor EVU

Codul tipului

Exemplu:            Wilo-COR-4 MVI 804/CC

CO          Modul de pompare compact pentru ridicarea presiunii

R             Reglarea pompei de baza respective cu ajutorul convertizorului de frecventa

4             Numar de pompe

MVI       Seria constructiva a pompelor

8             Debitul nominal al pompei cu un rotor [m3/h]

04           Numar de trepte ale pompei cu un singur rotor

CC          Unitate de reglaj; CC = Comfort-Controller

Continutul livrarii

- Statie de ridicare a presiunii gata de functionare, verificata din punct de vedere al functionarii si al etanseitatii, montata din fabrica

- Ambalaj

- Instructiuni de montaj si utilizare

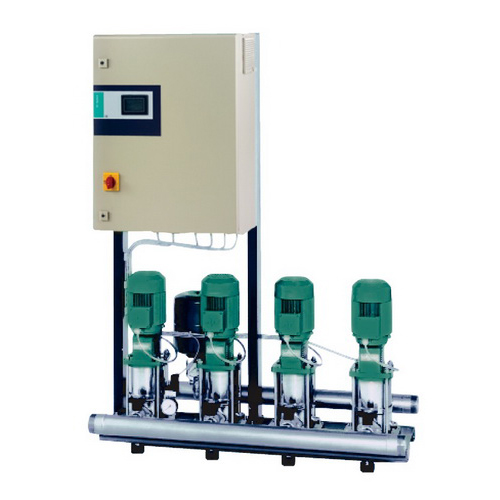

Statie de ridicare a presiunii cu 2 pana la 6 pompe centrifuge de inalta presiune, fara autoamorsare, din otel inoxidabil, conectate in paralel

Domenii de utilizare

Alimentare cu apa si crestere a presiunii complet automata in cladiri rezidentiale, cladiri de birouri si cladiri administrative, hoteluri, spitale, centre comerciale si sisteme industriale

Pomparea apei potabile si a apei tehnologice, a apei de racire, a apei pentru stingerea incendiilor (cu exceptia instalatiilor de stingere a incendiilor conform DIN14462 si cu aprobarea autoritatilor locale pentru protectia impotriva incendiilor) sau a altor tipuri de ape care nu ataca mecanic sau chimic materialele folosite, respectiv nu contin elemente abrazive sau cu fibre lungi

Particularitati - avantaje ale produsului

Sistem confortabil conform DIN 1988

2-6 pompe centrifuge de inalta presiune din otel inoxidabil, pornite in paralel, din seria constructiva MVI

Dispozitiv de confort-comanda-/reglare „CC“, cu comanda cu microcalculator programabila si ecran tactil ce suporta reprezentare grafica completa, introducerea asistata din meniu a parametrilor de functionare; la instalatiile COR cu traductor de frecventa pentru reglarea continua a pompei de baza

Dotare si functii

- 2-6 pompe din seria MVI per instalatie

- Comanda automata a pompei prin CC‐Controller

- Elemente componente aflate in contact cu fluidul pompat, rezistente la coroziune

- Cadru de baza zincat cu amortizoare de vibratii cu inaltime reglabila pentru izolare fonica

- Vana de izolare la fiecare pompa, pe aspiratie si refulare

- Clapeta de retinere, pe refulare

- Vas sub presiune cu membrana 8 l, PN 16, refulare

- Traductor de presiune, refulare

- Manometru (pe admisie), optional

- Manometru (refulare)

- Senzor de oprire la lipsa apei, optional

Descriere - Constructie

    Cadru de baza zincat si prevazut cu amortizoare de vibratii cu inaltime reglabila pentru izolare fonica optima; alte variante la cerere

    Tubaj: sistem complet de conducte din otel inoxidabil, adecvate pentru conectarea tuturor materialelor de conducte utilizate in tehnica instalatiilor de cladiri; sistemul de conducte este dimensionat in functie de puterea hidraulica totala a modulului de pompare pentru ridicarea presiunii

    Pompe: sunt utilizate 2 pana la 6 pompe in paralel din seriile MVI 2 pana la MVI 95; toate elementele acestei pompe care intra in contact cu fluidul pompat sunt din otel inoxidabil, respectiv de la MVI 16.. din fonta cenusie (strat de acoperire prin cataforeza), respectiv otel inoxidabil la cerere

    Armaturi: fiecare pompa este prevazuta pe aspiratie si pe refulare cu cate o vana de izolare, cu marcaj DVGW sau clapete de inchidere cu inel si o clapeta de retinere pe refulare, omologata DVGW

    Vas sub presiune cu membrana: 8 l/PN 16 dispus pe partea presiunii finale cu o membrana din cauciuc butilic, recunoscut ca fiind sigur din punct de vedere al legii alimentelor; prevazut pentru inspectii si revizii cu un robinet cu bila, cu golire si armatura de trecere conform DIN 4807

    Senzor de presiune: 4 pana la 20 mA, dispus pe partea presiunii finale pentru comanda sistemului de control central Comfort

    Afisaj presiune: la latura de presiune preliminara si finala cu manometru (ø 63 mm); afisare a presiunii finale si in format digital pe ecranul tactil alfanumeric al controlerului Comfort.

    Aparat de comanda/regulator: instalatia este dotata in mod standard cu un regulator Comfort CC; COR suplimentar cu un convertizor de frecventa

Materiale

    MVI 1.. la 16..-6

    Rotoarele si compartimentele etajelor din otel inoxidabil 1.4301/1.4404 (MVI 16..‐6 numai din 1.4301)

    Carcasa pompa inox 1.4301/1.4404

    Arbore otel inoxidabil 1.4301/1.4404

    Garnitura EPDM (EP 851) / FKM (Viton)

    Capacul carcasei din otel inoxidabil 1.4301/1.4404

    Partea inferioara a carcasei din otel inoxidabil 1.4301/1.4404

    Etansare mecanica din carbune B/carbura de wolfram, SiC/carbune

    Manta de presiune din otel inoxidabil 1.4301/1.4404

    Lagar din carbura de wolfram

    Baza pompei EN-GJL-250

    Sistem de conducte din otel inoxidabil 1.4571

    MVI 16.. pana la 95..

    Rotoare din otel inoxidabil 1.4301/1.4404

    Compartimentele etajelor din otel inoxidabil 1.4301/1.4404

    Carcasa pompa EN-GJL-250/1.4404

    Arbore otel inoxidabil 1.4057/1.4404

    Garnitura EPDM (EP 851) / FKM (Viton)

    Capacul carcasei din otel inoxidabil 1.4301/1.4404

    Partea inferioara a carcasei din otel inoxidabil 1.4301/1.4404

    Etansare mecanica din carbune B/carbura de wolfram, SiC/carbune

    Manta de presiune din otel inoxidabil 1.4301/1.4404

    Lagar din carbura de wolfram

    Sistem de conducte din otel inoxidabil 1.4571

Optiuni

Model de serie fara camasuire. Capota fonoizolanta, la cerere.

Indicatii privind selectia pompelor

Reductor de presiune

Presiunea de intrare oscilanta este compensata prin reglajul turatiei integrat in fiecare pompa, in masura in care variatia presiunii nu este mai mare decat diferenta dintre valoarea impusa a presiunii si inaltimea de pompare la debit zero a pompei la turatia minima (functionare la 20 Hz respectiv la 25 Hz). Daca variatia presiunii este mai mare, se va instala un ventil de reducere a presiunii inaintea instalatiei.

Releu de protectie la curent rezidual

La instalarea releelor de protectie la curent rezidual in combinatie cu convertizoarele de frecventa, se va avea in vedere ca trebuie sa se prevada numai releele de protectie la curent rezidual sensibile la curentul total, conform DIN/VDE 0664.

Presiune de alimentare. La dimensionarea instalatiei se va respecta presiunea maxima de alimentare (vezi datele tehnice). Presiunea maxima de alimentare se calculeaza scazand din presiunea maxima de lucru a instalatiei inaltimea maxima de pompare a pompei la debit Q = 0

Doar pentru instalatii de protectie contra incendiilor

Varianta conform DIN 1988 (EN 806), partea 5+6

Pentru utilizarea si exploatarea modulului de pompare pentru ridicarea presiunii se vor avea in vedere, in mod general, prevederile DIN 1988 (EN 806)!
