Filtru automat cu carbune activ NOBEL FACD 11/D 1 1/2 11 m³/h

Filtru automat cu carbune activ NOBEL FACD 11/D 1 1/2 11 m³/h

Debit maxim: 11 m³/h

Debit spalare inversa: 11 m³/h

Racorduri: 1 1/2"

Strat filtrant nisip cuartos 1 - 2 mm: 50 kg

Strat filtrant carbune activ: 350 kg

Presiune de lucru: 2 - 8 bar

Temperatura de lucru: 5 - 40 °C

Alimentare electrica: 220 V/50 Hz/10W

Filtrele FACD/D sunt filtre cu carbune activ, cu

spalare automata in contracurent a stratului filtrant.

Mediul filtrant consta intr-un strat de carbune activ

asezat pe un strat de nisip cuartos selectionat de tip

sferoidal. Carbunele activ este de tip granular cu

granulatie diferentiata, specific pentru tratarea apei

si cu o mare capacitate de actiune fizica (filtrare

mecanica), chimica (oxido-reducere) si chimico-

fizica (adsorbtie). Debitele indicate in continuare

sunt calculate pentru un timp de contact de 2

minute, care este cel necesar in majoritatea

aplicatiilor filtrelor cu carbune activ. Conditii speciale

de functionare (legate de substantele ce trebuie

indepartate, de concentratia lor, etc.) pot cere timpi

de contact diferiti, necesari pentru a se realiza

actiunile de adsorbtie, cataliza, filtrare dorite.

Mediile filtrante sunt regenerate printr-o spalare

inversa cu apa, ce se realizeaza automat la

intervale prestabilite de timp

Functionarea filtrelor este gestionata de o

automatizare electronica ce permite efectuarea

spalarii inverse la intervale regulate de timp; este

posibila programarea atat a frecventei regenerarilor,

de la 1 la 7 zile, cat si a orei din zi la care sa

porneasca regenerarea (maxim o regenerare/zi la

modelele FACD/D si maxim 3 regenerari/zi la

modelele FACD/DT si FACD/DP). Pentru modelele

FACD/DP regenerarea poate fi programata si in

functie de pierderea de presiune prin filtru.

In ambele cazuri, durata diferitelor faze ale

regenerarii este programabila, pentru a adecva

functionarea echipamentului la aplicatia specifica si

a optimiza consumurile de apa pentru regenerare.

Grupul hidraulic ce controleaza regenerarea este

constituit din 5 vane cu membrana cu comanda

hidro si/sau pneumatica, interconectate printr-un

colector montat pe partea frontala a filtrului. Vanele

cu membrana, la randul lor, sunt comandate de 3

electrovane pilot, cu posibilitatea comenzii manuale

in absenta alimentarii electrice.

Toate materialele utilizate sunt netoxice si admise

pentru contactul cu apa potabila. Coloanele sunt

realizate din otel carbon acoperit la interior cu rasini

epoxidice de uz alimentar aplicate ulterior sablarii

(gradul SA3 conform scarii suedeze); la exterior,

acoperirea este realizata in ciclu poliuretanic anti-

acid, aplicat de asemenea ulterior sablarii;

recipientul include sistemul de distributie cu

difuzoare din polipropilena, guri de vizitare,

manometre de control. Vanele cu membrana sunt

din fonta, iar membrana este din EPDM; masele

filtrante sunt aprobate pentru uz alimentar.

AUTOMATIZARI DISPONIBILE

FACD/D

comanda regenerarii functie de timp

Filtrul include un panou de comanda cu programator electronic, care permite programarea

frecventei regenerarilor functie de timp (1 – 7 zile, max. o regenerare pe zi).

O baterie tampon permite conservarea in memorie a datelor programate, chiar si in lipsa

alimentarii electrice.

Optional, la cerere, este disponibil un contact liber de potential pentru semnalizarea la distanta a

regenerarii in curs (utilizabil, de exemplu, pentru comanda unei pompe sau a altui dispozitiv).

FACD/DT

comanda regenerarii functie de timp

Filtrul include un panou de comanda cu programator

electronic computerizat (micro PLC), care permite

programarea frecventei regenerarilor functie de timp

(intre 1 si 7 zile, 24 h, max. trei regenerari pe zi).

O baterie tampon permite conservarea in memorie a

datelor programate, chiar si in lipsa alimentarii electrice.

FACD/DP

comanda regenerarii functie de timp si/sau

pierderea de presiune prin mediul filtrant

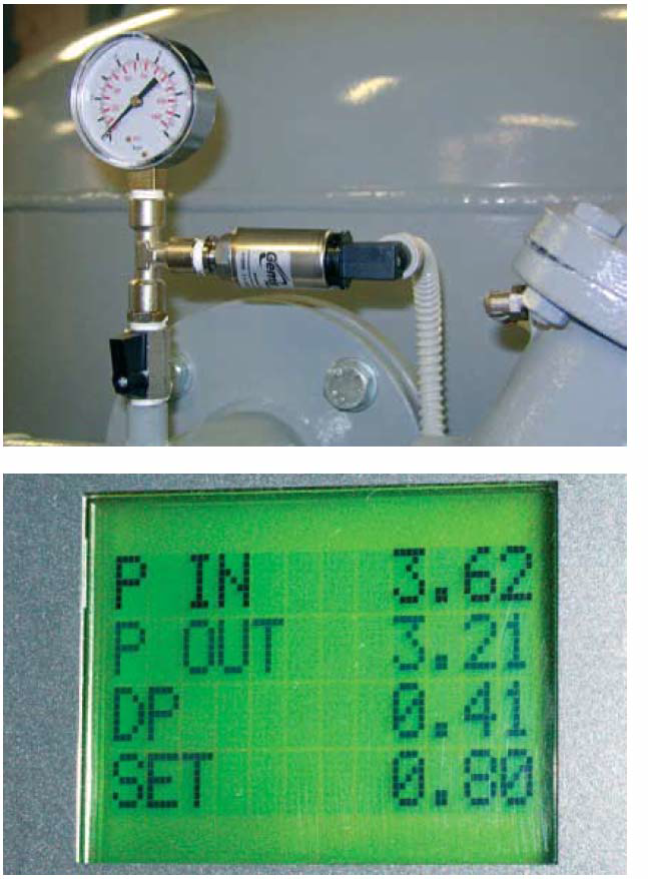

Filtrul include un panou de comanda cu programator

electronic computerizat (micro PLC), precum si doi

senzori de presiune care activeaza regenerarea la

atingerea pragului de Δp presetat. In acelasi timp, este

posibila si programarea regenerarii pe baza unor

intervale regulate de timp (1 – 7 zile, 24 h, max. trei

regenerari pe zi).

Programatorul afiseaza urmatorii parametri:

- valoarea curenta a presiunii la intrare

- valoarea curenta a presiunii la iesire

- valoarea curenta a diferentei de presiune

- valoarea maxima setata pentru Δp

- faza regenerarii (daca este in curs) cu indicarea

timpului scurs si a timpului limita setat

Pentru modelele DT si DP este disponibil, de serie, un contact liber de potential pentru

semnalizarea la distanta a regenerarii in curs (utilizabil, de exemplu, pentru comanda unei pompe

sau a altui dispozitiv). Este de asemenea posibil sa se inhibe pornirea regenerarii cu ajutorul unui

contact extern liber de potential.

O baterie tampon permite conservarea in memorie a datelor programate, chiar si in lipsa

alimentarii electrice.

Versiunea DUAL

Programatoarele versiunii DUAL (numai la modelele DT si DP) pot gestiona functionarea a doua

filtre avand aceleasi caracteristici ca cele descrise mai sus, instalate in paralel si functionand in

acelasi timp. Regenerarea are loc succesiv, mai intai la unul din filtre, la ora programata, iar apoi,

cu o intarziere reglabila, la al doilea. La modelele DP, regenerarea poate fi declansata si de

senzorii de presiune ce detecteaza pierderea de presiune pe colectoarele de intrare si iesire ale

celor doua filtre.

Functionare semiautomata

Regenerarea poate fi comandata si manual, in orice moment, fara a se modifica programarile

salvate in memoria programatorului

Filtru automat cu carbune activ NOBEL FACD/D - date tehnice si dimensiuni
