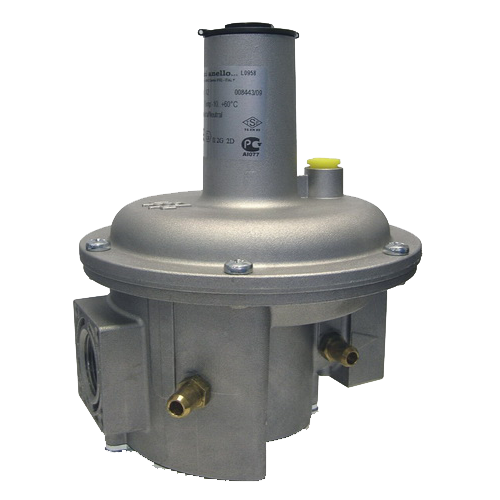

Regulator de gaz cu filtru Giuliani Anello - Watts DN 25 - Rp1

Regulator de gaz cu filtru Giuliani Anello - Watts DN 25 - Rp1, gama de reglare debit 10 - 30mbar, presiune intrare 1 bar cu inchidere la debit zero

Tip constructiv: - cu inchidere la debit zero

Gaze compatibile: - gaz metan, gaz sintetic si GPL, gaze non-agresive

Materiale constructive: - corp regulator din aluminiu

- parti interne din otel inox si alama

- membrane (diafragme) din NBR

Diafragme: - de operare, pentru reglarea a presiunii de iesire

- de compensare, pentru un reglaj foarte fin si un debit constant

- de siguranta, cu diuza de aerisire din alama, calibrata

Filtru: - incorporat, din Viledon® P15, rezistent la umiditate, temperaturi mari si diversi compusi chimici

Presiune de intrare:

- FG1B = 1 bar

- FG2B = 2 bar

Presiune iesire: - livrate din fabrica cu resort arc ”neutru” cu gama de lucru conform tabelului; optional, pot fi echipate cu alte resorturi arc,

Presiune maxima iesire: - 450 mBar

Montare: - in pozitie orizontala (pe tevi orizontale)

Racorduri: - filet interior, conform UNI-ISO 7/1

Clasificare: - clasa A, grupa 2

Standarde de fabricatie: - UNI-EN88 (CEE90/396), CE, CE Ex II 2G-2D, UNI-EN13611

Temperaturã functionare: - -15…+60°C

Piese de schimb:

- kit de reparatii cu piesele interne, resorturi arc pentru presiuni alternative si kit filtru si garnitura, vezi pagina 303

Nota:

- FG1B50/40 are dimensiuni similare cu FG1B40 dar filet de 2”

- dimensiunile de gabarit ale seriei FG2B sunt identice cu cele ale seriei FG1B

Producator: - Giuliani Anello / Watts, fabricat in Italia.

Regulatoarele de gaz Giuliani Anello cu filtru incorporat din seria FG1B/FG2B sunt destinate a fi utilizate in sisteme cu arzatoare automate – inclusiv sisteme mixte si combinate si deasemenea in sistemele industriale de distributie – in limita specificatiilor tehnice. Regulatoarele asigura inchiderea la debit zero ceea ce garanteza mentinerea presiunii setate in instalatie la aceeasi valoare atat in regim dinamic cat si in regim static. Regulatoarele sunt dotate cu stuturi pentru masurarea presiunii la intrare si iesire.

Regulatoarele Giuliani Anello din seriile FG1B/FG2B asigura o reglare foarte buna a presiunii la iesire datorita solutiilor tehnice constructive adoptate. Performantele de reglare sunt asigurate de folosirea a 3 diafragme (in loc de doua): de operare, de compensare si de siguranta, folosirea celei de a treia diafragme – de compensare – este cea mai buna solutie tehnica ce permite modularea capacitatii de reglare si asigurarea unui debit constant la iesire. Regulatoarele sunt dotate cu diuza de aerisire din alama, calibrata, montata pe diafragma de siguranta, aceasta asigura o foarte buna stabilitate in timp. Surubul de reglare a presiunii la iesire nu actioneaza direct pe resort ci prin intermediul unui distantier ce permite o culisare facila a resortului si evita torsionarea acestuia si functionarea neliniara.

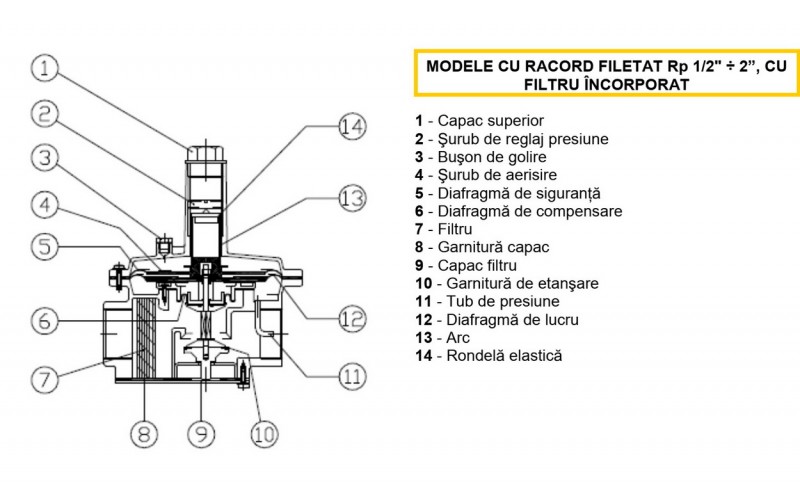

COMPONENTE

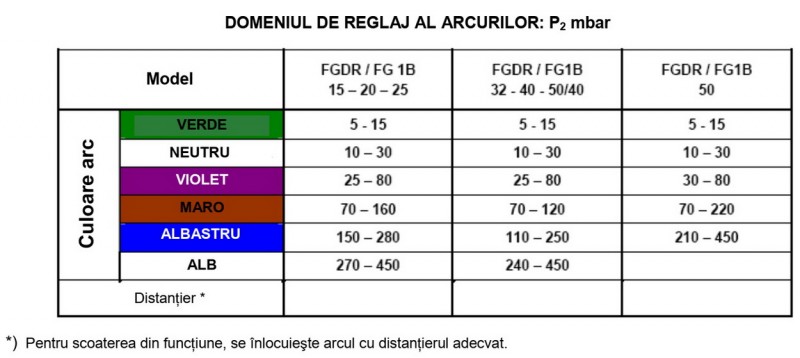

DOMENIUL DE REGLAJ AL ARCURILOR: P2 mbar
