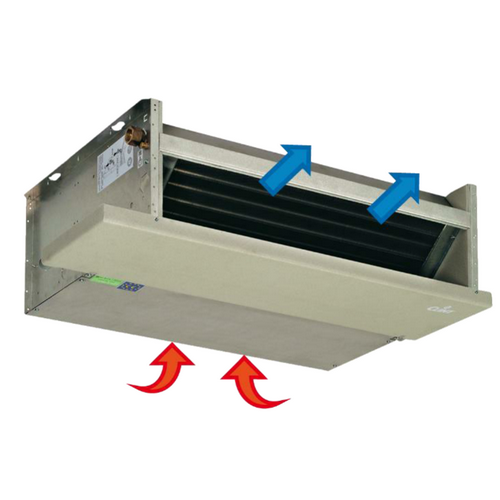

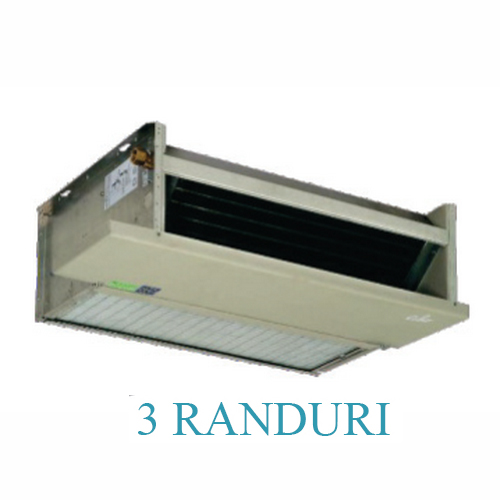

Ventiloconvector necarcasat montaj orizontal CLINT VXI/IO 573 racire 5.8 kW incalzire 7.6 kW debit aer 1104 mc/h

Ventiloconvector necarcasat montaj orizontal CLINT VXI/IO 573 racire 5.8 kW incalzire 7.6 kW debit aer 1104 mc/h

Racire:

- Capacitate de racire: 5.8 kW

- Debit de apa: 1021 l/h

- Pierdere de presiune: 40 kPa

Incalzire:

- Capacitate de incalzire: 7.6 kW

- Debit de apa: 1332 l/h

- Pierdere de presiune: 41 kPa

Debit de aer:

- Min: 537 m³/h

- Med: 851 m³/h

- Max: 1104 m³/h

Presiune sonora: 37,48,54 dB(A)

Alimentare electrica: 230V 50-60 Hz

Putere maxima absorbita: 0.15 kW

Racorduri: G 1/2"

Greutate: 30 kg

Specificatiile tehnice sunt date pentru urmatoarele valori:

Temperatura apa rece: 7/12 °C, Temperatura ambient: 27 °C, Umiditate relativa: 47 %

Temperatura apa calda: 45/40 °C, Temperatura ambinent: 20 °C

Debitul de aer este exprimat la viteza maxima a ventilatorului

VERSIUNI

- VXI/IV - Unitate verticala cu admisie inferioara si livrare verticala

- VXI/IF - Unitate verticala cu admisie frontala si livrare verticala

- VXI/IO - Unitate orizontala cu admisie spate si livrare orizontala

- VXI/II - Unitate orizontala cu admisie inferioara si livrare orizontala

- VXI/IV/EC - Unitate verticala cu ventilatoare EC Inverter, admisie inferioara si livrare verticala

- VXI/IF/EC - Unitate verticala cu ventilatoare EC Inverter, intrare frontala si livrare verticala

- VXI/IO/EC - Unitate orizontala cu ventilatoare EC Inverter, admisie din spate si livrare orizontala

- VXI/II/EC - Unitate orizontala cu ventilatoare EC Inverter, admisie inferioara si livrare orizontala

Separat se pot livra urmatoarele accesorii:

- Picioruse de sustinere;

- Tava de condens suplimentara;

- Panou de comanda cu termostat, selector trepte si comutator vara-iarna Siemens RAB 11, Siemens Rab31, Clint, DB1, Clint DR1, Clint DB2, Clint DR2, Clint DBH2, terminal pentru conectarea unitatilor la termostate cu instalare pe perete;

- Baterie aditionala apa calda

Ventiloconvector necarcasat montaj orizontal CLINT VXI/IO 573 racire 5.8 kW incalzire 7.6 kW debit aer 1104 mc/h

VXI 123÷614

Terminalele de apa VXI 123-614 sunt proiectate pentru a indeplini toate cerintele de instalare, fie ca sunt incastrate pe verticala sau orizontala, cu admisie frontala, posterioara sau inferioara, in medii casnice sau tertiare precum birouri, hoteluri, restaurante, sali de sport si magazine

Cand face parte dintr-un sistem hidronic echipat cu un lichid de racire, unitatea genereaza aer rece in tacere si cu reactie instantanee.

In timp ce, in timpul iernii, daca este combinat cu un sistem termic, ofera aer cald, facand posibila satisfacerea nevoilor de incalzire a locuintei sau a afacerii.

Un filtru de aer usor de demontat si curatat absoarbe si retine praful in suspensie pastrand calitatea aerului la un nivel adecvat si permitand executarea ciclurilor continue de curatare, care sunt deosebit de importante pentru garantarea unor standarde de igiena adecvate, in special in incaperile foarte frecventate.

Gama de produse este completata cu o gama larga de accesorii, inclusiv pentru sistemele cu 4 tevi, care include o colectie completa de panouri de control, care pot fi instalate la bord sau in camera.

Unitatile sunt disponibile ambele cu ventilatoare cu 6 viteze sau EC Inverter. Unitatile dotate cu motor EC Inverter moduleaza debitul de aer, adaptand performantele instant la instant la nevoile reale ale incaperii de conditionat, asigurand un confort total cu economii mai mari de energie.

CARACTERISTICI

- Structura portanta din tabla de otel zincata, cu izolatie interioara termo-acustica.

- Filtru de aer usor de indepartat si de spalat, realizat dintr-un cadru metalic care sustine sectiunea de filtrare.

- Tava de scurgere a condensului prevazuta cu scurgere naturala a condensului si izolatie termica.

- Baterie schimbator de caldura din tevi de cupru si aripioare de aluminiu, racorduri de apa prevazute cu sistem anti-torsionare, aerisire manuala si supape de evacuare a apei.

- Sectiune ventilatoare prevazuta cu ventilatoare centrifugale cu dubla intrare de aer si palete din plastic de ultima generatie, cuplate direct la motorul electric cu 6 trepte cu 3 viteze conectate in configuratia standard.

- Sectiune de ventilator prevazuta cu ventilatoare centrifugale cu dubla intrare de aer si palete din plastic de ultima generatie, cuplate direct la motorul electronic EC Inverter. Reglare modulanta cu semnal 0-10Vdc cu panouri de comanda furnizate ca accesoriu sau cu sistem de reglare independent.

- Terminal de conectare universal (montat)

- Conexiuni standard de apa pe partea stanga in fata unitatii. Reversibila la fata locului.

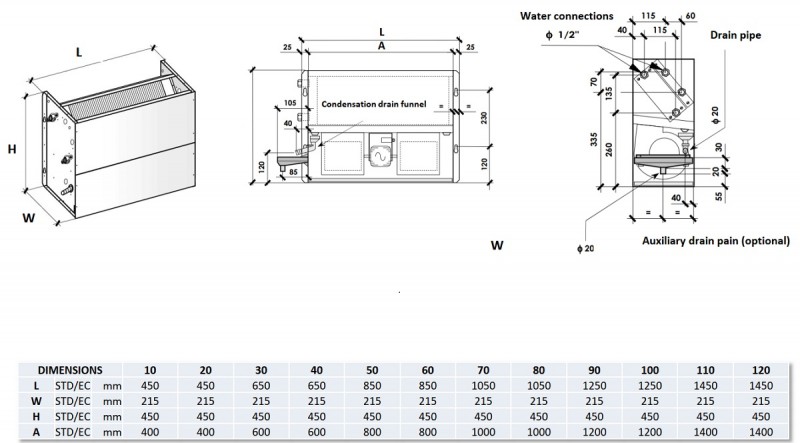

Ventiloconvector necarcasat montaj orizontal CLINT VXI/IO - dimensiuni

Ventiloconvector necarcasat montaj orizontal CLINT VXI/IO - date tehnice
