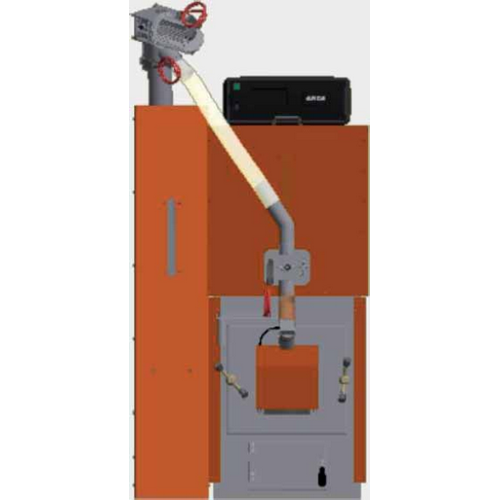

Cazan pe amestec de porumb si peleti ARCA GRANOLA MAIS MIX 70 kW

Cazan pe amestec de porumb si peleti ARCA GRANOLA MAIS MIX 70 kW

Putere utila minima: 20 kW

Putere utila Maxima: 80 kW

Putere utila recomandata: 65 kW

Greutate: 450 kg

Este un cazan din otel care functioneaza cu amestec de graunte de porumb si cu peleti din lemn, cu control si gestionare electronica digitala a functiilor automate de aprindere, putere si reglarea a instalatiei.

Este posibila si utilizarea unor combustibili granulari precum samburi de masline, coji de alun sau altele dar este recomandat in acest caz sa consultati serviciul nostru de pre-vanzare.

Control separat al combustiei porumbului si functie suplimentara de alimentare cu peleti din lemn

ORIGINEA TEHNOLOGICA A SOLUTIILOR ADOPTATE

 Competentele dobandite de Arca in diferitele segmente in care isi desfasoara activitatea, precum cazanele pe gaz, motorina si pe lemne sunt permize pentru a da un raspuns decisiv numeroaselor obstacole tehnologice ivite.

Problemele sensibile privind inertia termica, controlul combus- tiei, modularea flacarii, diferenta puterii calorice intre diferitele  tipuri de combustibil etc., au impus aplicarea unor masuri de constructie importante care vizeaza obtinerea unor randamente foarte mari precum si emisii de gaze arse limitate, insotite de o accesibilitate importanta pentru intretinerea periodica.

EVOLUTIA TEHNOLOGIEI COMBUSTIEI GRAUNTELOR DE PORUMB

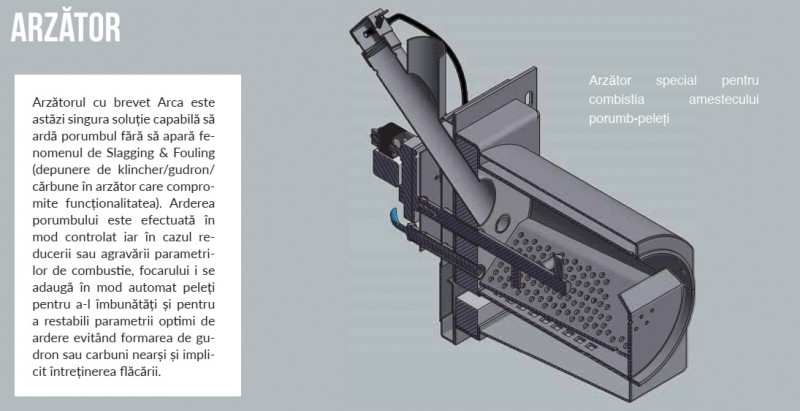

 Functionarea are loc in mod combinat si amestecat intre porumb si peleti prin programul ales de utilizator si afisat pe panoul de control, cu optiunea de pornire automata a centralei cu peleti, continuarea alimentarii tot cu peleti pentru faza de stabilizare, si integrarea alimentarii cu porumb pe ciclul de ardere normal reducand consumul de peleti. Cu solutia adoptata datorata algoritmului de gestionare a generatorului, sunt limitate la minim esuarile de aprindere si formarea rezidurilor de combustibil nears in faza de oprire. Cazanul Granola MAIS MIXofera randamente foarte mari datorita schimbatorului de tip uscat situat in partea inferioara a corpului cazanului.

COMBUSTIBILI UTILIZABILI

Cu Granloa Mais Mix este posibila ardera porumbului, cojilor de alune, sau arahide, coji de nuca, samburi de piersica sau caisa, samburi de masline, biomase granulare si peleti de orice calitate.

Combustie controlata in aspirare    Ceea ce diferentiaza Granola automatica de centralele traditionale cu peleti,este tehnologia in aspirare pe care o foloseste.   Camera de ardere, conducta de alimentare si tot traseul fumului sunt defapt in depresiune intrucat ventilatorul pus pe evacuare lucreaza in aspiratie. De fapt este garantata o func- tionare in siguranta intrucat in cazul uneiaccidentale lipse de etansare a garniturilor, va fi o aspirare de aer si niciodata o iesire a flacarii

 ELECTRONICA digitala multifunctionala

In afara de numeroase controale pentru siguranta si pentru gestiunea tuturor functiilor centralei, electronica este in masura sa gestioneze toata instalatia, inclusiv un acumul inertial (puffer), un boiler pentru apa sanitara, si o alta sursa de generatie regenerabila ca de exemplu un panou solar. Totul cu o simpla reglare a unor anumiti parametrii.

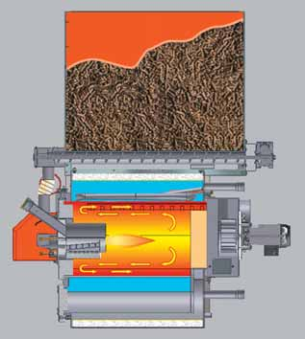

Focar uscat anticondens

Combinand peste 15 ani de experienta maturata in domeniul de combustie al centralelor cu lemne, zona de combustie a Granolei foloseste un sistem de schimb la uscat testat si functional.

Cu solutia adoptata se minimalizeaza resturile solide de pe suprafete si se usureaza operatiile de curatare.

Functia anticondens este asigurata de mentinerea flacarii intrun sector uscat impiedicandu-le sa atinga suprafetele umede in mod direct. Se previne in acest fel formarea gudronului si in timpul functionarii si in fazele de tranzitie, (si anume in timpul aprinderii si stingerii, in timpul carora temperatura este limitata), tipica centralelor cu tuburi de fum si focare umede.

Aprindere cu absorbtie scazuta si functionare cu consum scazut

Aprinderea este automata, cu un flux de aer cu o temperatura de peste 650°C. Aprinzatorul construit din aliaj special de otel rezistent la inalte temperaturi, absoarbe o putere electrica limitata la circa 300W pentru putine minute. O data pornita, centrala prezinta consumuri electice limitate la cateva zecimi de Wa‚, datorite snecului orizontal.

Configurarea produsului

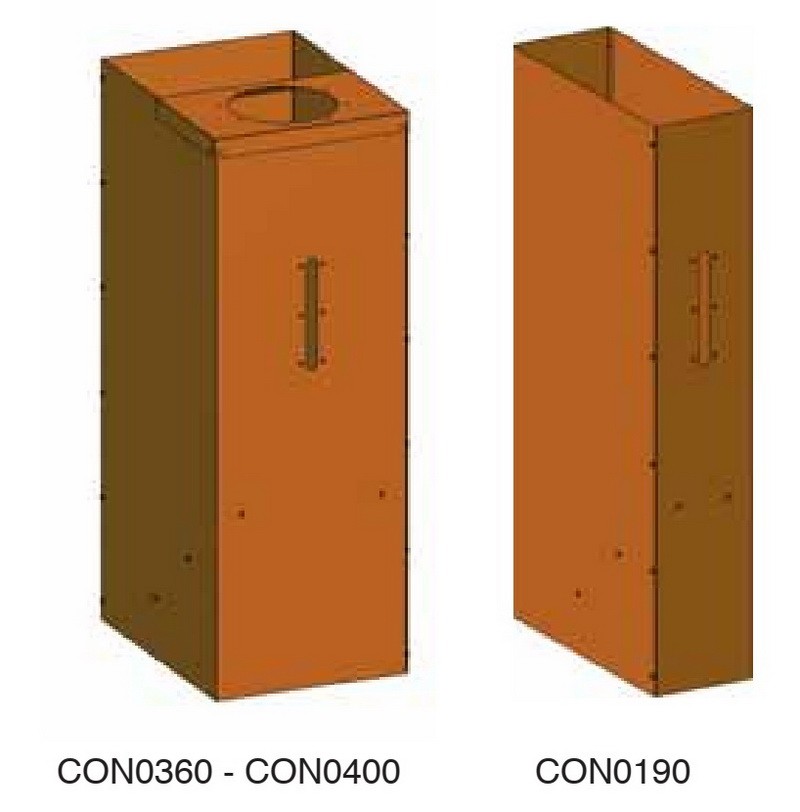

Granola Mais Mix 30, 50 este produsa cu rezervorul peletilor suprapus centralei si vopsit in rosu deschis ca si mantaua centralei, si un rezervor pentru combustibilul granular suplimentar alaturat, la alegere dintre 240 lt (CON0190) si cel de 450 lt (CON0360) coredati cu snecul respectiv de 180 cm (COC0502) sau de 250 cm (COC0506).

Granola Mais Mix 70 este produsa cu doua rezervoare pentru combustibili granulari alaturati, unul pentru peleti si celalat pentru al doilea combustibil la alegere dintre cel de 240lt (con0190) si cel de 450 lt (CON0360) coredati cu snecul respectiv de 180 cm (COC0502) sau de 250 cm (COC0506).

 Izolarea

Izolarea e facuta din vata minerala cu o grosime de 80 mm pusa intre corpul centralei si mantaua din otel.

Acumularea inertiala Granola automatica poate functiona cu diverse tipuri de instalatii. Este recomandata folosirea acumularii inertiale (puffer sau puffer combi) mai ales pentru instalatiile cu continut redus de apa. Cu o asel de solutie de fapt Granola automatica lucreaza intotdeauna in cele mai bune conditii cu posibilitatea de a trata raportul aer-combustibil la valori optime.

Instalatii complexe - cuplari

Daca, in aceeasi instalatie in afara de centrala cu lemne sau peleti, e prevazuta instalatia unei centrale murale cu gaz sau a unei centrale din otel, un panou solar sau un sistem de pardoseala, folosind produsele catalogului Arca este asigurat dialogul si compatibilitatea intre fiecare componenta.

SAT-ul (service autorizat de asistenta tehnica) Arca este capabil sa asigure intretinerea programata a intregului sistem si al respectivelor componente intr-o singura interventie cu maxima eficienta si reduceri semnificative pentru clientii finali pe parcursul intregii activitati a produselor instalate.

Pentru a afla toata gama de produse a catalogului Arca mergeti la site-ul: www.arcacaldaie.com

Garantie –Punere in functiune - Reglare

Garantia pentru produs este de 3 ani pentru corpul cazanului, 2 ani pentru partile electrice si de un an pentru materialele din refractar (grilele arzatorului si catalizatorii).

Garantia este subordonata corectei executari a Punerii In Func- tiune (PIF) de catre Serviciul de Asistenta Tehnica autorizat de catre ARCA si restituirii certificatului de garantie.

Eventualele modificari succesive ale setarilor initiale sunt de datoria utilizatorilor.

Garantia este exclusa pentru toate fenomenele de coroziune, inclusiv curentii galvanici.

In lipsa pompei de recirculare garantia nu este valabila.

Verificarea TEMPERATURII fumului

O sonda pusa direct pe iesirea fumului, permite monitorizarea temperaturii fumului la evacuare. Asel se optimizeaza temperaturile de lucru ale motorului aspirant si ale cosului de fum mentinand inalte randamentele ciclice.

Consultanta tehnica

Staff-ul tehnic al “Diviziei Sisteme & Servici” este la dispozitie pentru proiectanti termotehnici si instalatori, pentru orice informatie si eventuala oferta de instalatii complexe care cuprind pe langa centrala cu combustibil solid, integrarea cu panouri solare, sisteme de incalzire in pardoseala, grupuri de amestecare, calorifere din otel si centrale cu gaze.

Avantajul de a avea un singur interlocutor in consultanta si in furnizarea produselor tuteleaza utilizatorul final cu perfecta functionare a sistemului de incalzire realizat. In plus, un singur reper zonal pentru asistenta tehnica postvanzare garanteaza o perfecta punere in functie complexiva a tuturor elementelor instalatiei si asistenta in timp si dupa garantie. De fapt, cu o singura operare se realizeaza intretinerea regulata a intregii instalatii.

Alimentare automata Modulare

Functie intretinere

Electronica de gestiune si control permite modularea dozajului combustibilului la efectivele necesitati ambientale de a incalzi.

Timpurile de alimentare si de oprire, in functie de combustibilul folosit, sunt unii dintre numerosii parametrii reglabili din panoul de comanda. Functia de intretinere reduce la minim ciclul de aprindere si stingere.

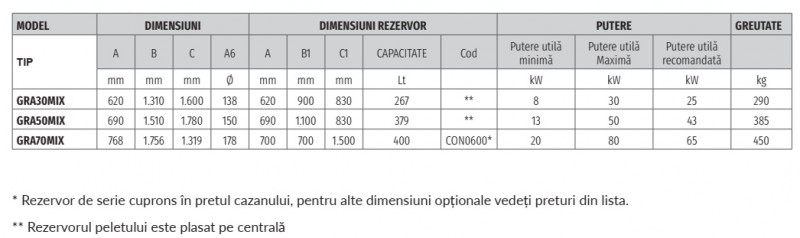

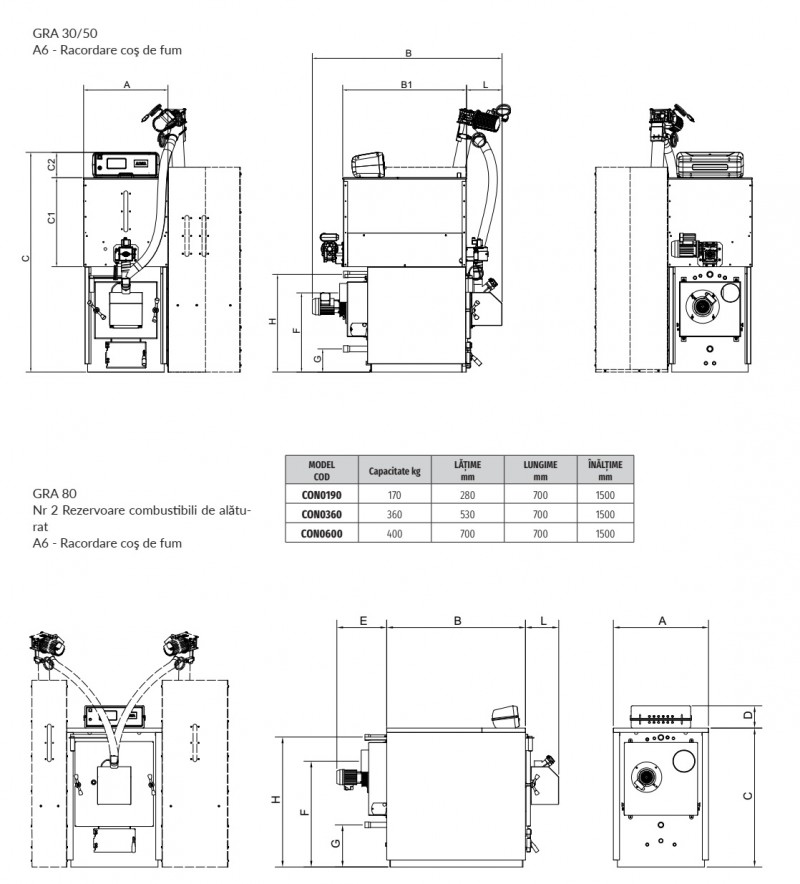

Dimensiuni Cazan pe amestec de porumb si peleti ARCA GRANOLA MAIS MIX

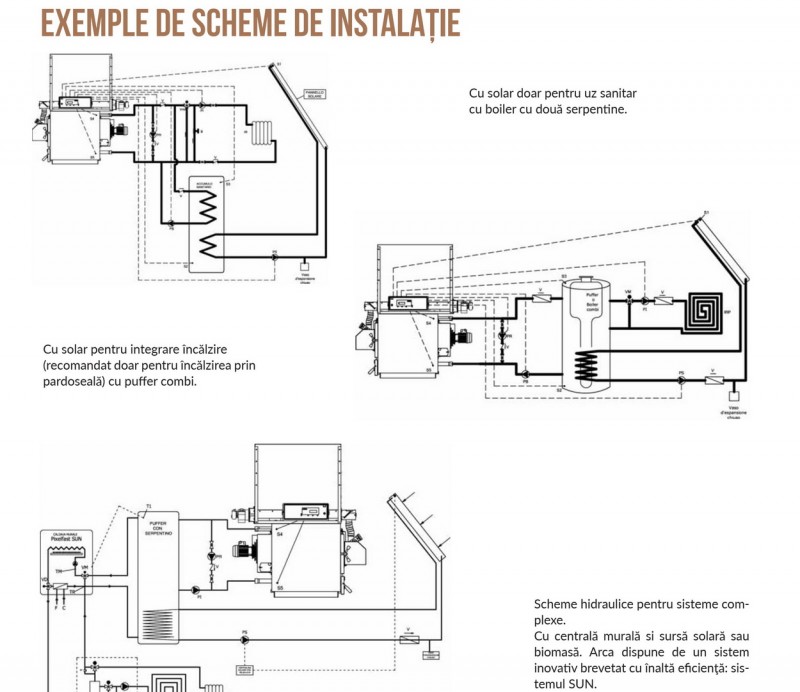

Scheme de instalare
