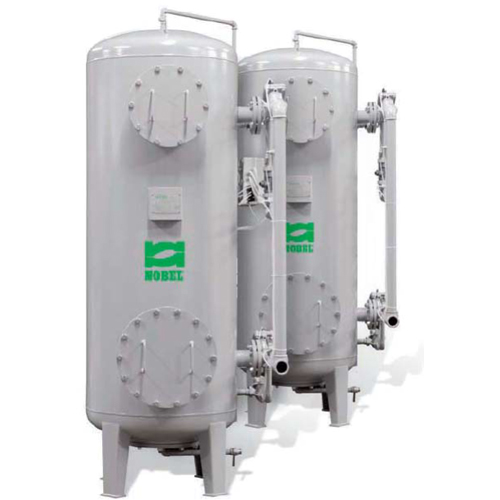

Statie dedurizare cu coloane metalice NOBEL AM 900/RD DUPLEX

Statie dedurizare cu coloane metalice NOBEL AM 900/RD DUPLEX

Debit nominal: 5.5 m³/h

Capacitate ciclica: 900+900 m³ x °Fr.

Continut rasini: 150+150 litri

Consum sare: 22.5 kg/regenerare

Racorduri: 1 1/4"

Presiune de lucru: 2 - 8 bar

Temperatura de lucru: 5 - 40 °C

Alimentare electrica: 220 V/50 Hz

Statiile AM/D DUPLEX sunt statii de dedurizare cu doua coloane, cu comanda regenerarii functie  de volumul de apa trata, ce permit furnizarea continua de apa dedurizata, fara intreruperi.

Sistemul este gestionat automat de catre un programator electronic, ce determina pornirea regenerarii coloanei epuizate si schimbul de functii intre cele doua coloane; programatorul actioneaza in functie de semnalele primite de la un debitmetru cu emitator de impulsuri.

Coloanele sunt regenerate alternativ, in asa fel incat o coloana este permanent in functiune, in vreme ce cealalta coloana este in regenerare sau in stand-by.

Debitele gamei se situeaza intre 5,5 m3/h si 60 m3/h, iar capacitatile ciclice intre 900 si 7200m3x°Fr. In seria AM/D DUPLEX mai sunt prezente si versiunile

AM/RD DUPLEX, cu o capacitate ciclica crescuta dar cu un debit redus, care isi gasesc aplicarea in tratamentul apelor de alimentare a instalatiilor industriale unde sunt cerute capacitati ciclice mari (datorita duritatii ridicate a apei sau a consumurilor mari), dar la debite mici. In acelasi timp, se pot realiza statii de dedurizare cu caracteristici superioare sau diferite de cele ale seriei standard, pe baza cerintelor specifice aplicatiei respective.

Toate materialele utilizate sunt netoxice si recomandate pentru uz alimentar: coloanele sunt realizate din otel carbon acoperit la interior cu rasini epoxidice de uz alimentar aplicate ulterior sablarii (gradul SA3 conform scarii suedeze); la exterior, acoperirea este realizata in ciclu poliuretanic anti-acid, aplicat de asemenea ulterior sablarii.

Coloanele sunt prevazute cu guri de vizitare si placa de distributie cu efect radial, cu difuzoare din polipropilena (modelele AM 2700 ÷ AM 7200) sau cu sistem de distributie radiala din polipropilena. Soft-ul de control asigura o versatilitate maxima si permite sa se modifice configuratia si functionarea echipamentului conform eventualelor cerinte modificate ale utilizatorului.

Rasinile schimbatoare de ioni sunt de tip specific pentru uz alimentar si au o ridicata capacitate de schimb, fiind asezate pe un strat de nisip cuartos; grupul de comanda hidraulica prevede, pentru fiecare coloana, cate 6 vane cu membrana cu comanda hidro-pneumatica cu corpul din fonta; rezervorul de saramura este din polietilena netoxica antisoc si include grila de separare, vane cu plutitor si tecile lor de protectie.

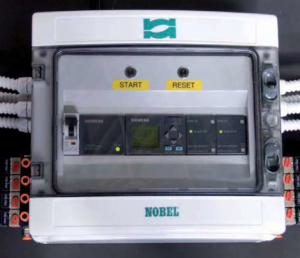

Panoul de comanda include un programator electronic computerizat cu microprocesoare de ultima generatie, pentru controlul si gestiunea tuturor parametrilor functionali ai instalatiei. O baterie tampon permite conservarea datelor in memorie inclusiv in cazul caderilor de tensiune. Softul de comanda permite o versatilitate extrema si permite modificarea configuratiei si functionarii statiei in functie de eventualele modificari ale exigentelor utilizatorului. Regenerarea poate fi programata in urmatoarele moduri:

numai volum (standard)

Pornirea regenerarii imediat dupa atingerea volumului setat si, in acelasi timp, pornirea functionarii coloanei aflate in stand-by.

volum intarziat

Inceperea imediata a functionarii coloanei aflate in stand-by, la atingerea volumului setat, dar pornirea regenerarii coloanei epuizate numai la ora stabilita

timp

Pornirea regenerarii (si inceperea simultana a functionarii coloanei aflate in stand-by) programate la intervale regulate de timp. Este posibil, in acelasi timp, sa se pastreze si sfarsitul de ciclu functie de volum.

volum intarziat  + timp

Inceperea imediata a functionarii coloanei aflate in stand-by, la atingerea volumului (sau intervalului de timp) setat, dar pornirea regenerarii coloanei epuizate numai la ora stabilita.

Afisajul programatorului vizualizeaza:

• coloana (A/B) in functiune

• coloana (A/B) in asteptarea regenerarii

• ora si ziua curente

• starea (functionare, stand-by, regenerare) si programul de regenerare setat (timp, volum, timp-volum, volum intarziat)

• ora la care este programata regenerarea, timpul trecut de la regenerarea precedenta, timpul ramas pana la urmatoarea regenerare

• volumul furnizat de la inceperea functionarii si volumul limita setat pentru pornirea regenerarii

• in timpul regenerarii, ciclul in curs cu indicarea timpului trecut de la inceputul fazei si durata prevazuta.

Functionare semiautomata

In orice moment, independent de programarile facute, este posibil sa se actioneze manual regenerarea coloanei aflate in functiune, prin simpla apasare a unui buton; in acelasi timp, coloana aflata pana atunci in stand-by va intra automat in functiune. Regenerarea se va realiza automat, iar sistemul isi va relua functionarea normala programata.

Sistemul permite de asemenea functionarea cu o singura coloana (in caz de oprire a celeilalte pentru intretinere), in aceleasi moduri (volum, volum intarziat, timp, volum intarziat + timp).

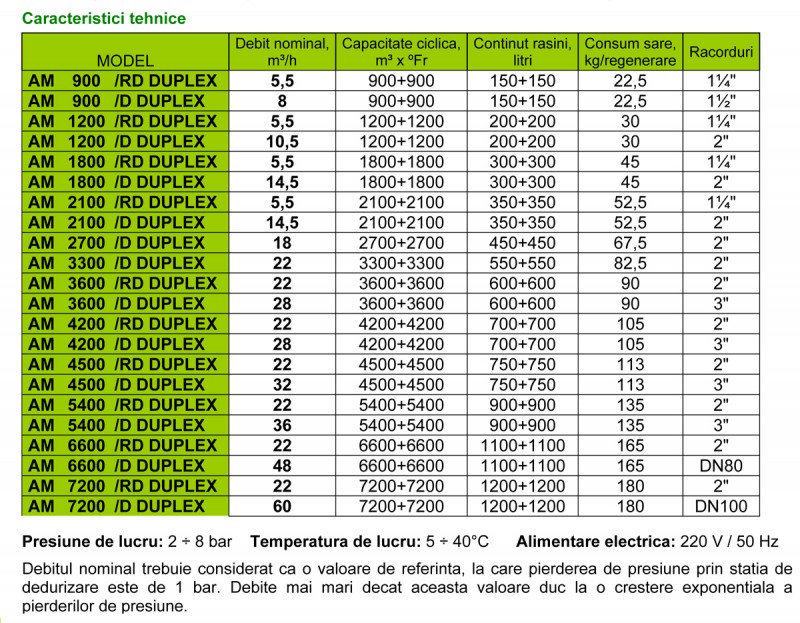

Statie dedurizare cu coloane metalice NOBEL AM/D DUPLEX date tehnice

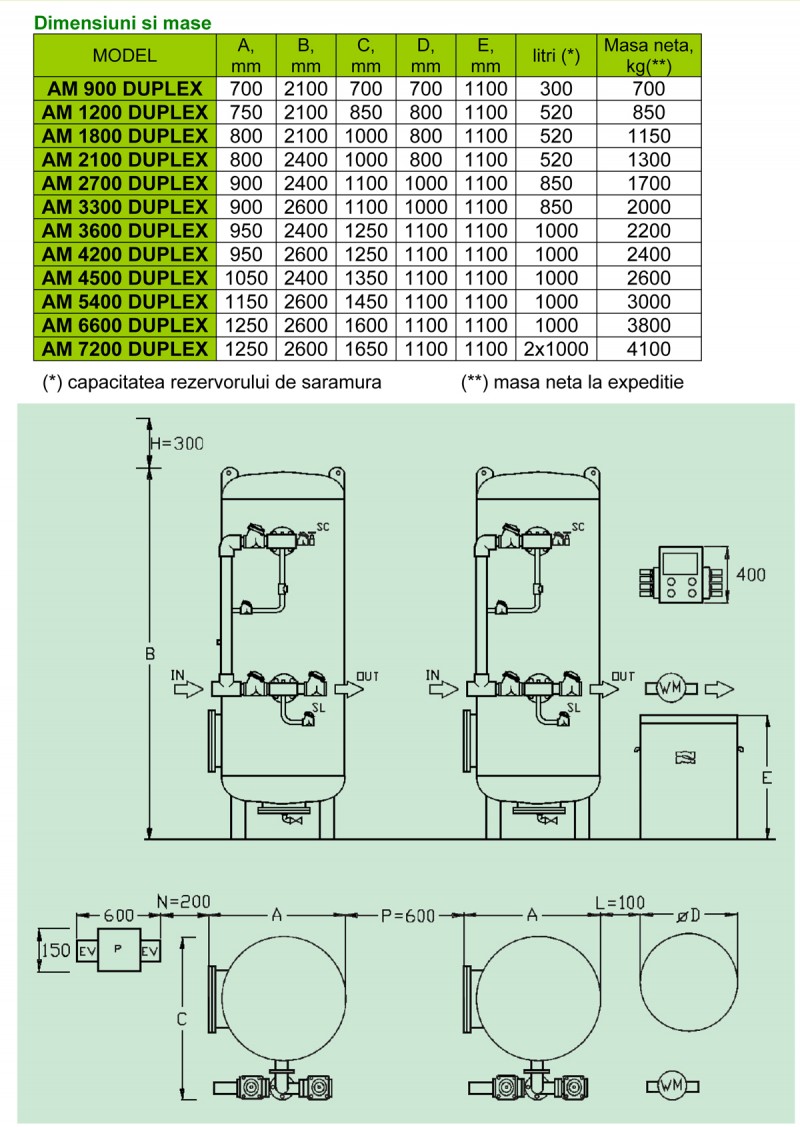

Statie dedurizare cu coloane metalice NOBEL AM/D DUPLEX dimensiuni
